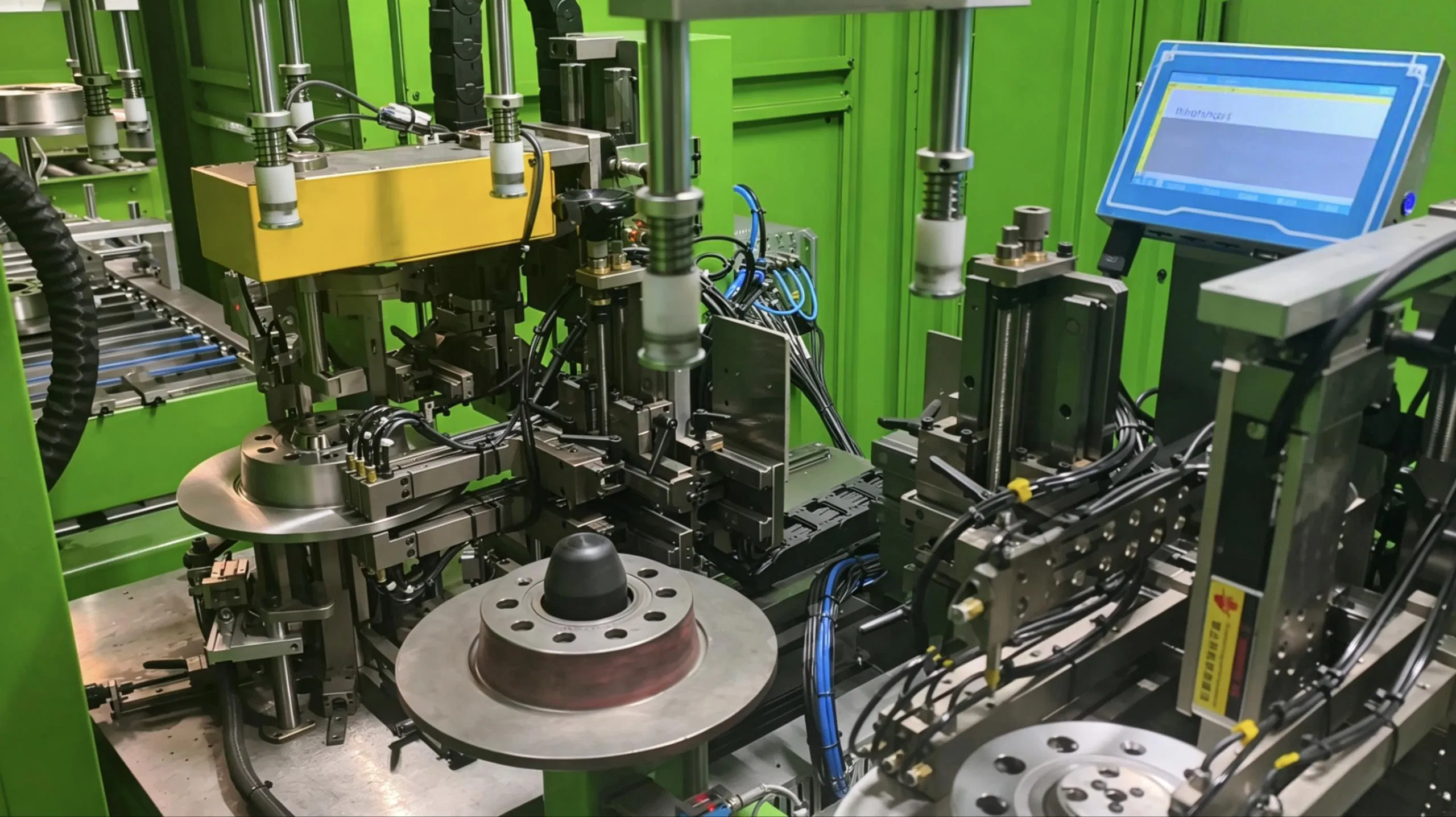

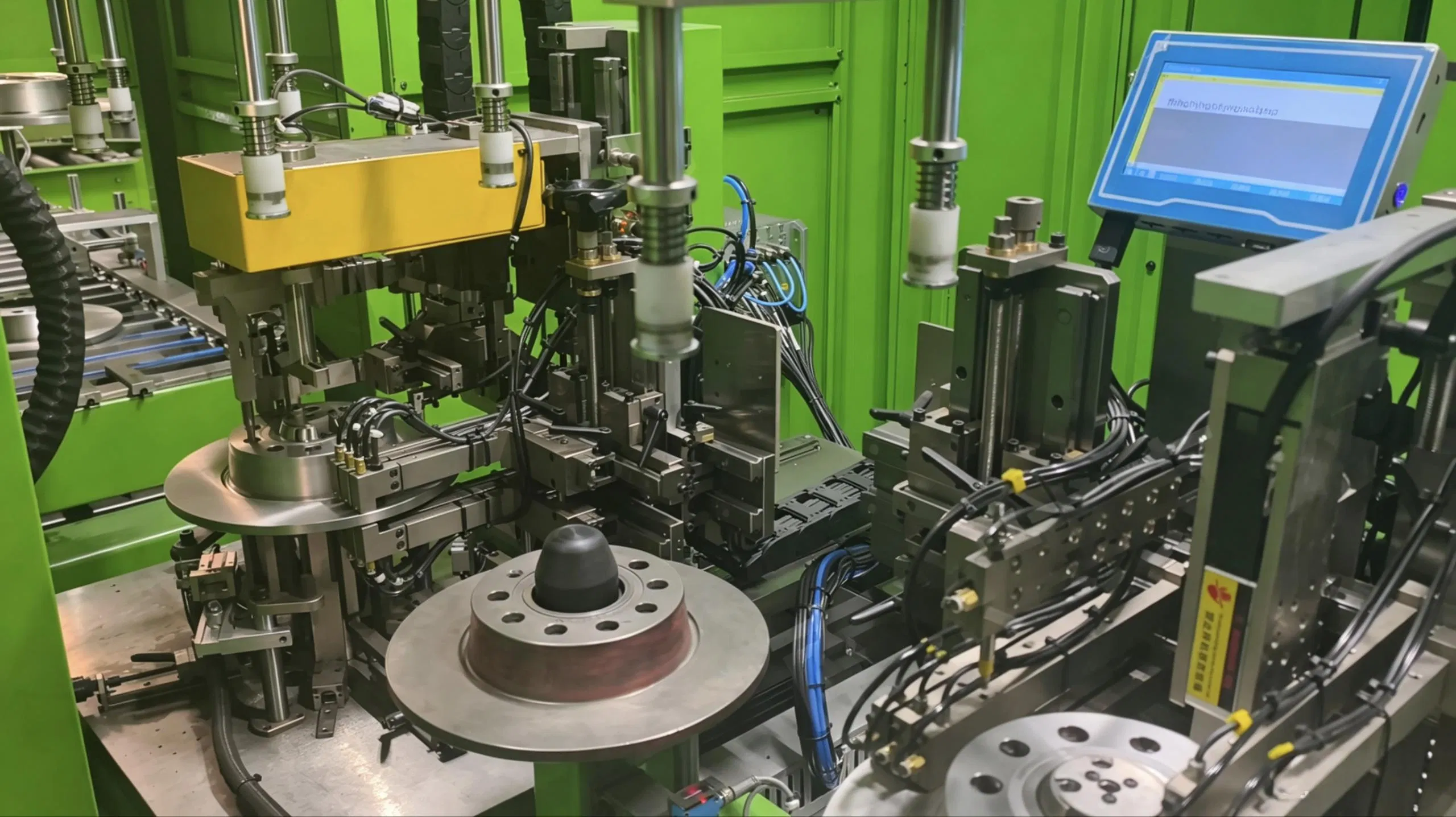

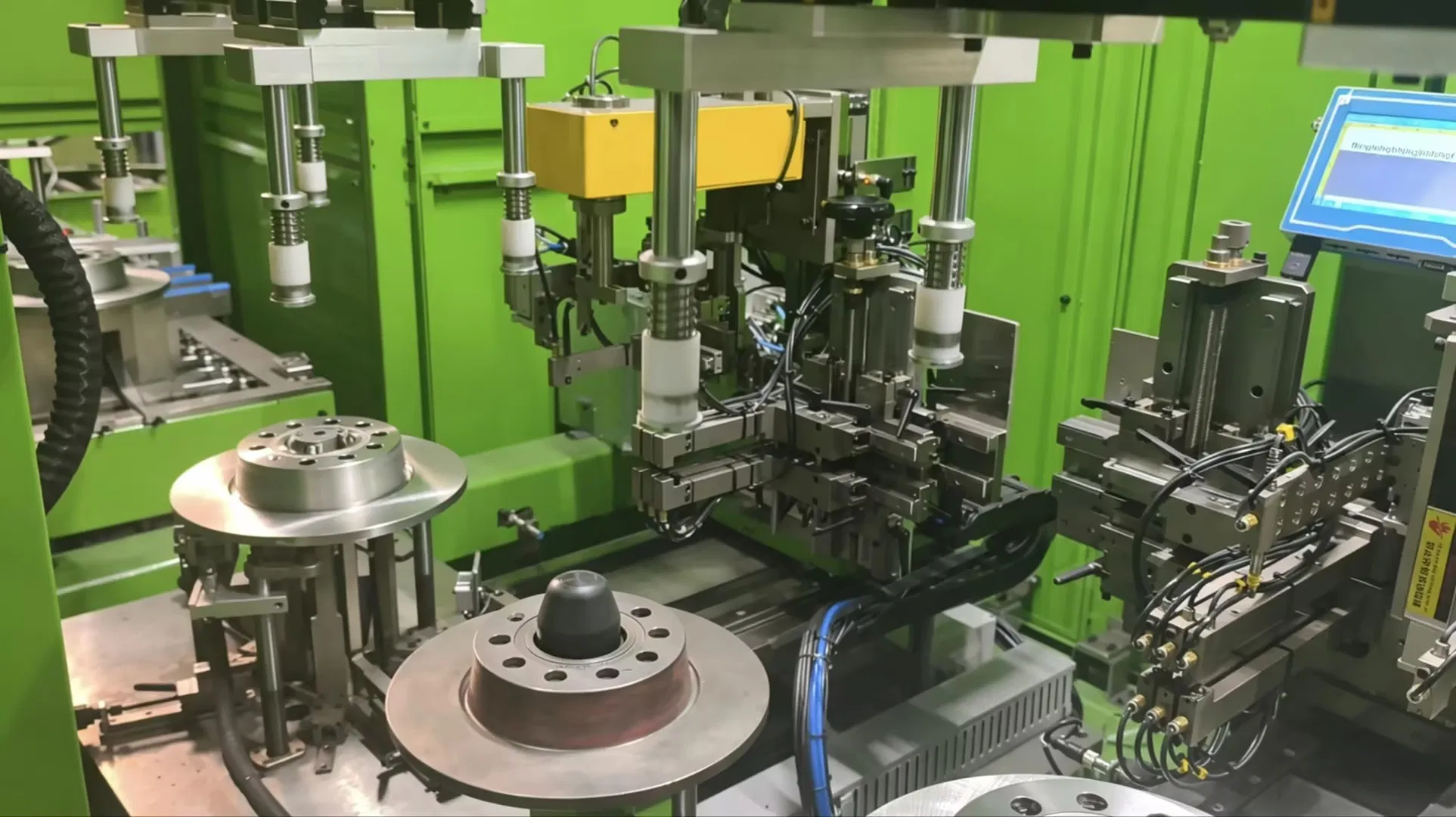

Este sistema de inspección inteligente y no destructivo de alta precisión está especialmente diseñado para la detección de defectos en línea al 100% de discos de freno de automoción durante la producción, sirviendo como una solución de control de calidad para fabricantes de piezas de freno de automóviles e industrias de fundición de precisión.
No. de ModeloBKNET-CH/XCH13
Canales de pruebaCuatro canales
Velocidad de prueba2~3 artículos / min
Rango de frecuencia10 Hz~10 MHz
Ganancia0~99 dB
OrigenChina

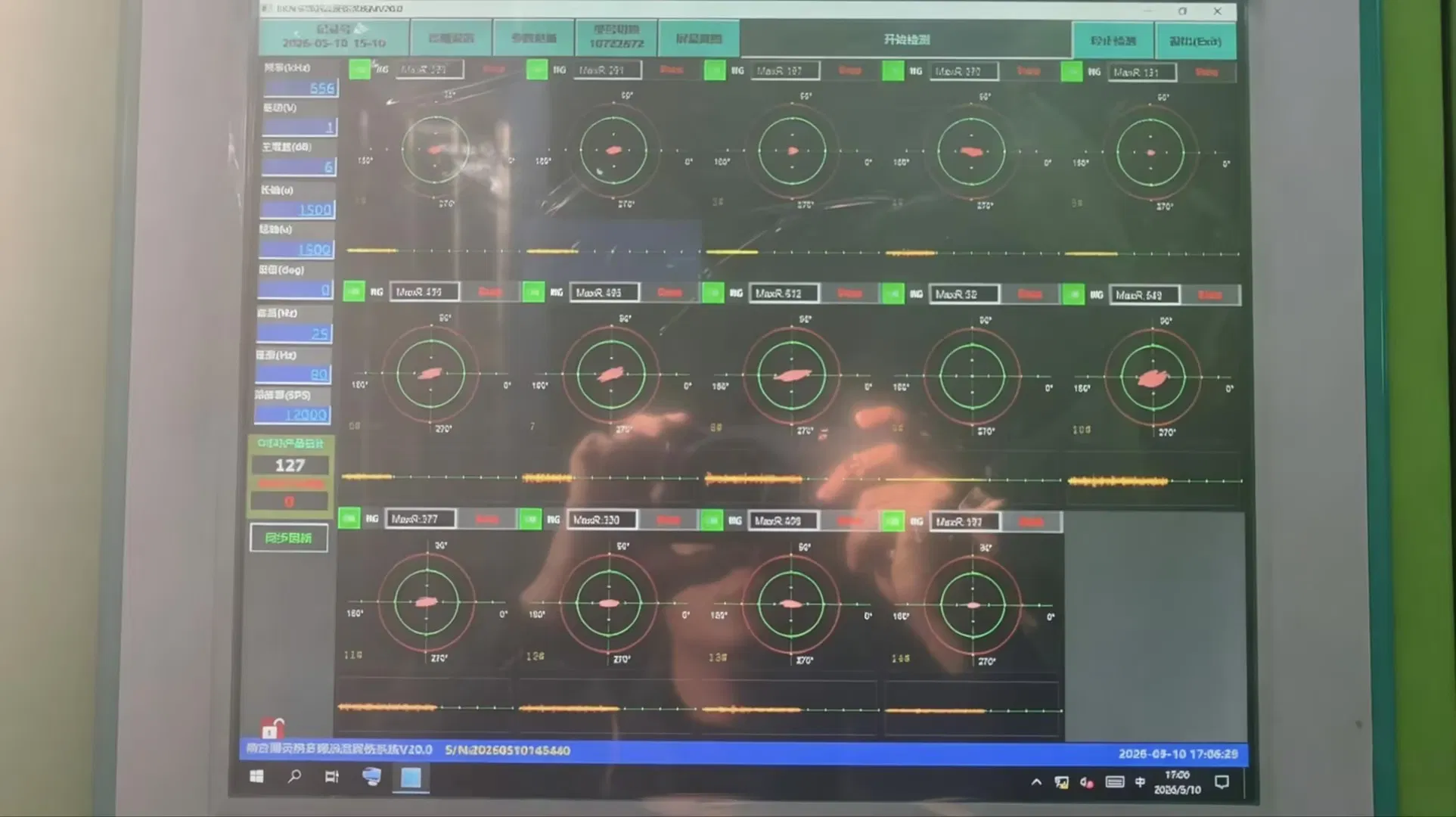

Equipado con cuatro canales de detección independientes y sondas dobles superior e inferior para exploración sincrónica, junto con análisis de plano de impedancia y alarma de amplitud de fase de varios cuadros, este sistema identifica de forma fiable defectos de superficie y subsuperficie diminutas. Detecta con precisión microgrietas de tan sólo 5,0 mm x 0,01 mm x 0,2 mm.
Componentes y Módulos Principales
01
Mecanismo de alimentación automático: Permite una producción continua con un flujo constante a una velocidad de 2-3 elementos por minuto.
02
Unidad de posicionamiento de precisión: Sujeta los discos de forma estable para garantizar una distancia fija entre sondas y superficie.
03
Núcleo de detección de sonda doble: 4 canales independientes de corriente eddy para alta sensibilidad en grietas diminutas.
04
Procesamiento de señal digital: Parámetros ajustables de 10 Hz a 10 MHz y ganancia de hasta 99 dB.
05
Módulo de alarma y ordenación: Alertas sonoras y visibles con marcado automático de defectos.
Especificaciones Técnicas
Canales de prueba
Cuatro canales
Velocidad de prueba
2–3 artículos por minuto
Rango de frecuencia
10 Hz–10 MHz
Ganancia
0–99 dB, en incrementos de 0,1 dB
Paso alto
0,1 Hz a 650 Hz
Paso bajo
1 Hz a 10.000 Hz
Cambio de fase
0–360 grados en incrementos de 1°
Interfaz ECT
Inglés, Ruso, Turco, Otros idiomas
Preguntas Frecuentes (FAQ)
¿Qué tan pequeñas son las grietas que puede detectar?
El sistema es extremadamente sensible y puede detectar microgrietas de hasta 5,0 mm x 0,01 mm x 0,2 mm.
¿Con qué tipos de discos de freno es compatible?
Es compatible con una amplia variedad de tamaños, incluyendo tanto discos de freno ventilados como discos sólidos.
¿El sistema permite la trazabilidad de los datos?
Sí, el sistema genera automáticamente informes de calidad y almacena todos los datos de prueba para una trazabilidad completa de cada pieza.
¿Cómo se realiza la clasificación de piezas defectuosas?
El equipo cuenta con un módulo de clasificación automática que utiliza señales síncronas para marcar y separar los discos defectuosos en tiempo real.
¿Se puede integrar en una línea de producción existente?
Sí, está diseñado para la detección en línea al 100% y se ajusta a los ritmos convencionales de producción industrial con una operación estable 24/7.
